Как правильно установить расширительный бак

Расширительный бак – это важный компонент системы отопления и водоснабжения, используемый для компенсации изменений объема жидкости в системе. Он предназначен для управления давлением в системе и защиты от избыточного давления. Существует два основных вида расширительных баков: открытого типа и закрытого типа, и они имеют существенные различия.

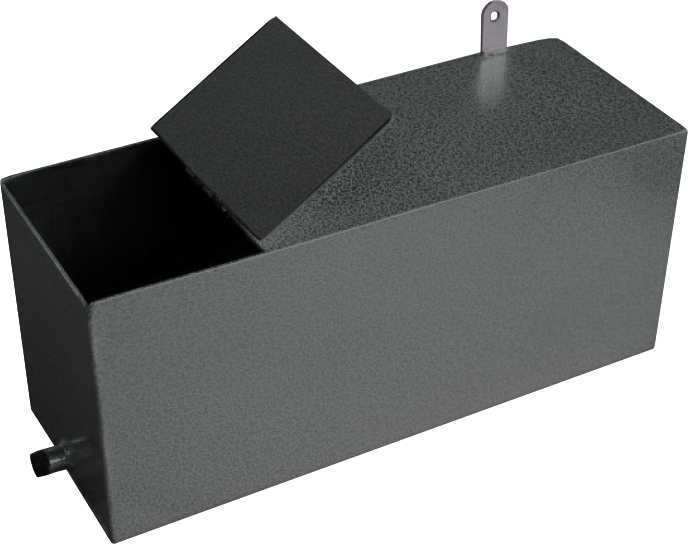

Расширительный бак открытого типа представляет собой устройство в форме цилиндра или куба, которое имеет в нижней части соединитель для трубопроводов системы отопления. Этот вид бака устанавливается в самой верхней точке системы, часто под крышей, поскольку он предназначен для работы в системах с естественной циркуляцией.

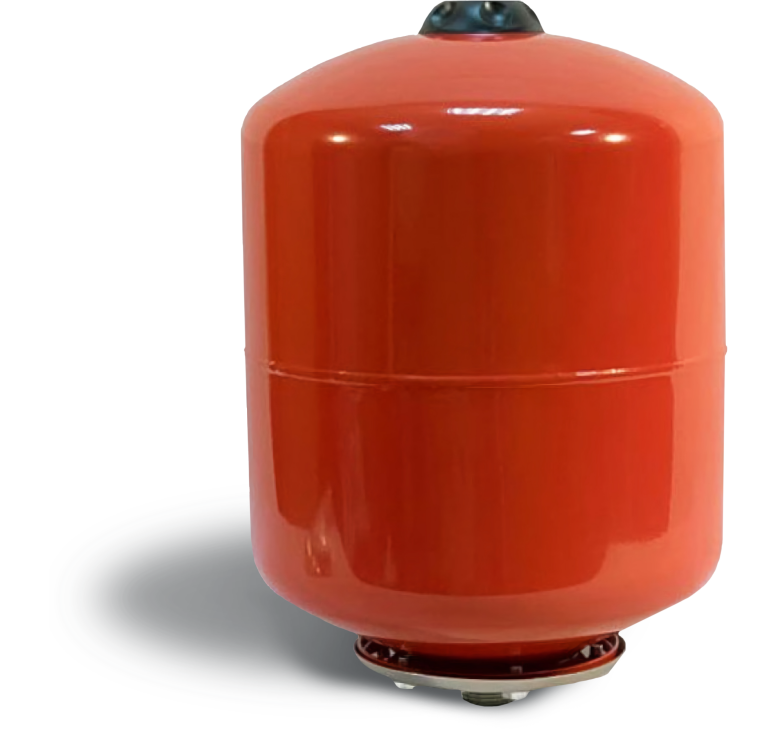

Закрытый расширительный бак, напротив, представляет собой герметичный резервуар, который размещается внутри системы. Он заполнен инертным газом, обычно азотом, который оказывает давление на воду в системе. Закрытые баки применяются в системах с закрытым контуром, где контакт воды с атмосферой не допускается.

Разница между этими двумя типами расширительных баков важна при выборе и установке бака в вашей системе отопления или водоснабжения.

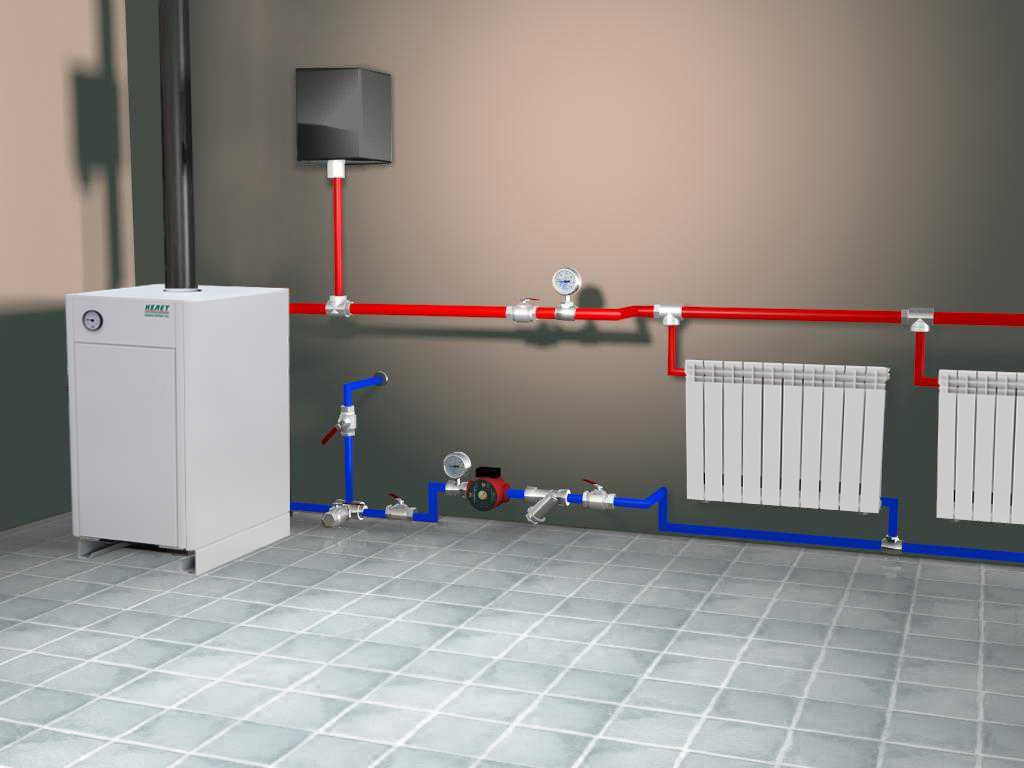

Установка расширительного бака открытого типа является относительно простой процедурой, но требует точности и правильного выбора местоположения. Важно помнить, что бак должен быть размещен в самой верхней точке системы отопления, например под крышей.

Шаги по установке:

1. Выбор местоположения: Найдите наиболее высокое место в системе отопления, где можно установить бак. Это может быть место под крышей, на чердаке или на верхнем этаже. Помните, что расширительный бак должен быть установлен вертикально.

2. Установка нарезной резьбы: В нижней части расширительного бака имеется специальная нарезная резьба. С помощью этой резьбы бак соединяется с трубопроводом системы отопления.

3. Подключение к системе: После того как бак размещен в верхней точке системы и нарезная резьба подготовлена, аккуратно подсоедините бак к трубопроводу. Обычно это делается с помощью соединительного фитинга с нарезной резьбой.

Проверка: После установки обязательно проверьте систему на наличие утечек и убедитесь, что бак функционирует должным образом.

Установка расширительного бака открытого типа может быть выполнена с минимальными усилиями, но важно следовать инструкциям производителя и обеспечить правильное местоположение бака для эффективной работы системы отопления.

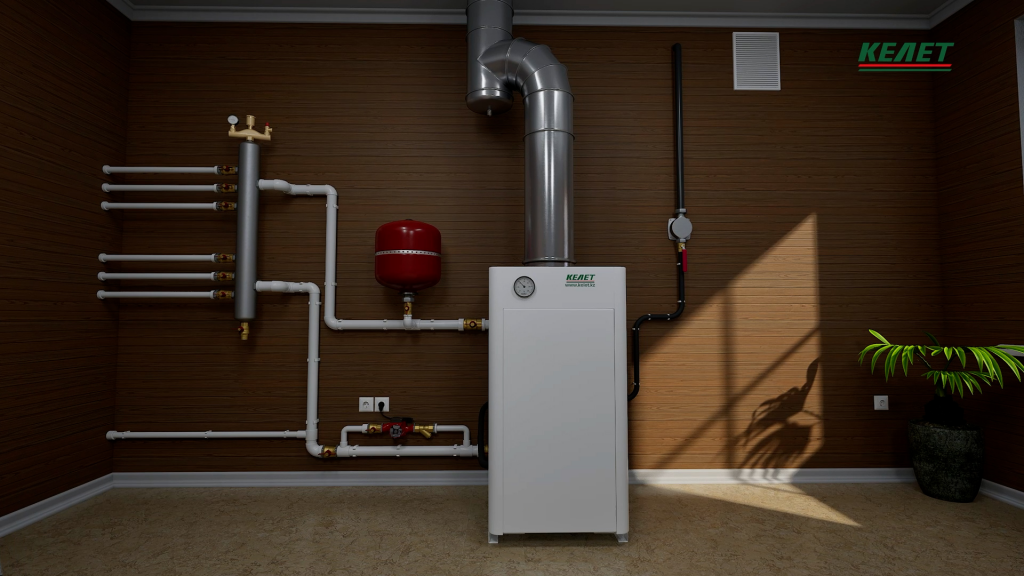

Установка расширительного бака закрытого типа. Данный вид расширительного бака стоит устанавливать в месте с минимальным давлением (на обратке).

 Вот шаги для установки:

1. Выбор местоположения: Местоположение для установки закрытого расширительного бака желательно должно быть в точке с минимальным давлением. Лучшим  расположением для бака такого типа может быть на обратке системы отопления, где остывший теплоноситель возвращается к котлу.

2. Место установки и закрепление бака: Расширительный бак закрытого типа можно установить как в напольном так и в настенном исполнении, в зависимости от того какой тип установки и расположения бака удобнее при монтаже и дальнейшей эксплуатации. Установите бак в выбранном месте согласно инструкциям производителя и обеспечьте его надежное крепление.

3. Подключение труб отопления: Подключите трубы отопления к соединительным отверстиям на корпусе бака. Важно подобрать размер соединительных труб, соответствующий отверстию на баке. Для металлопластиковых или полипропиленовых труб используйте соответсвующий тройник, а для стальных труб - резьбовой патрубок.

4. Установка крана американки: Непосредственное соединение с баком производится с помощью крана американки, который обеспечивает герметичное соединение.

5. Проверка давления воздуха в баке: После установки и подключения системы проверьте давление в воздушной части бака. Если оно соответствует нормам, указанным в техническом паспорте, можно открывать отсекающий кран для начала подачи воды.

Опционально: Установка аварийного слива: По желанию можно установить тройник с краном на боковом ответвлении, чтобы создать устройство аварийного слива. В случае необходимости оно позволит сливать воду из бака.
