О кавитации

Часто причиной выхода из строя и значительного ухудшения характеристик работы центробежных насосов является работа в режиме кавитации.

Что же такое кавитация?

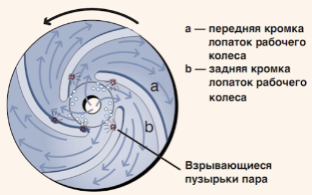

         При работе центробежного насоса на входе возникает разряжение — зона пониженного давления. Если давление в этой зоне становится ниже, чем давление насыщенных паров перекачиваемой жидкости, то жидкость начинает вскипать, образуя пузырьки, которые перемещаясь в зону высокого давления, (то есть в корпус насоса на рабочее колесо) схлопываются, создавая ударную волну. Чем выше обороты, тем их больше, чем выше температура, тем их больше, чем больше разница давления на входе и выходе, тем их больше.

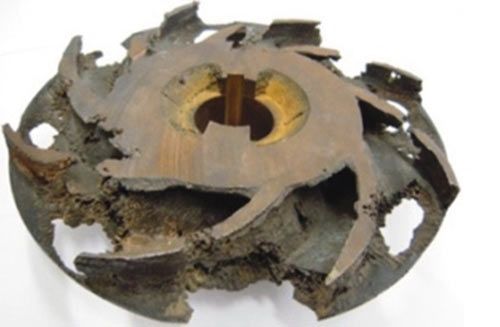

         Эти микро взрывы разрушают поверхность рабочего колеса и насос выходит из строя. Кавитация создаёт сильную вибрацию.

Насос из нержавеющей стали в 20 раз менее подвержен кавитации, чем чугунный и в 10 раз прочнее бронзового.

        При кавитации повышается шум, как будто насос перекачивает не жидкость, а камушки. Снижается напор и подача, увеличивается нестабильность работы насоса, увеличивается нагрузка на подшипники.

        Кавитационный запас — это разряжение на всасывании насоса до образования кавитации. Измеряется в метрах. Определяет высоту (глубину) с которой  насос может выкачивать жидкость. Насос, работающий в режиме кавитации быстро  выходит из строя из- за ударов по рабочему колесу.

         Наши заводы-поставщики для некоторых центробежных насосов размещают в каталоге графики NPSH.

NPSH -  это допускаемый кавитационный запас в метрах напора. Определяется в точке максимальной подачи по кривой зависимости NPSH для выбранного насоса.    Простыми словами NPSH -  это такое минимальное давление на всасывании, при котором кавитация приводит только к 3% падению напора. Чем выше NPSH тем меньше высота всасывания.

        Избегайте кавитации! Убедитесь в наличии минимального давления на всасывающей стороне. Если вам известно значение NPSH, то возможно рассчитать максимальную высоту всасывания.

Максимальная высота подъёма (всасывания) в метрах, рассчитывается по формуле:

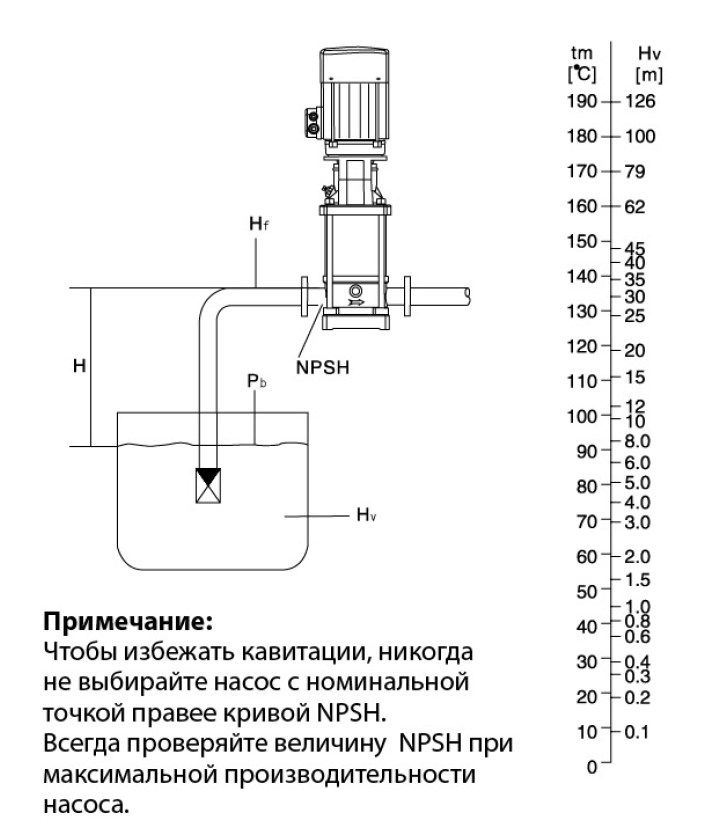

H= Pb  x 10, 2 - NPSH - Hf - Hv - Hs

Pb  = барометрическое давление в бар (может быть принято равным 1 бар)

NPSH =  допускаемый кавитационный запас в метрах напора (смотреть график в каталоге)

Hf =  потери на трение во всасывающем трубопроводе в метрах напора (смотреть по диаграмме потерь напора в каталоге PEDROLLO)

Hv= давление пара в метрах напора, зависит от температуры жидкости (может быть прочитано из шкалы давления пара )  смотрите шкалу справа

Hs =  запас прочности = минимальный - 0,5 метра напора

Если вычисленный «Н»  положителен, насос может работать при максимальной высоте всасывания «Н».  Если вычисленный Н отрицателен, требуется минимальный подпор.
