Выбираем правильно насос

     Любой насос, независимо от его установки и назначения, будь то поверхностный, скважинный или погружной по выходной ( напорной) трубе транспортирует жидкость, (в нашем случае воду) на определённое расстояние.

    Чтобы выбрать правильно насос, необходимо сделать расчёт необходимого напора.

    Одной из составляющих величин при расчёте являются потери напора в трубопроводе.

    Поток воды, двигаясь внутри трубы, испытывает сопротивление. Его величина зависит от :

• диаметра трубы

• материала трубы

• гладкости внутренней поверхности трубы

• протяжённости трубопровода

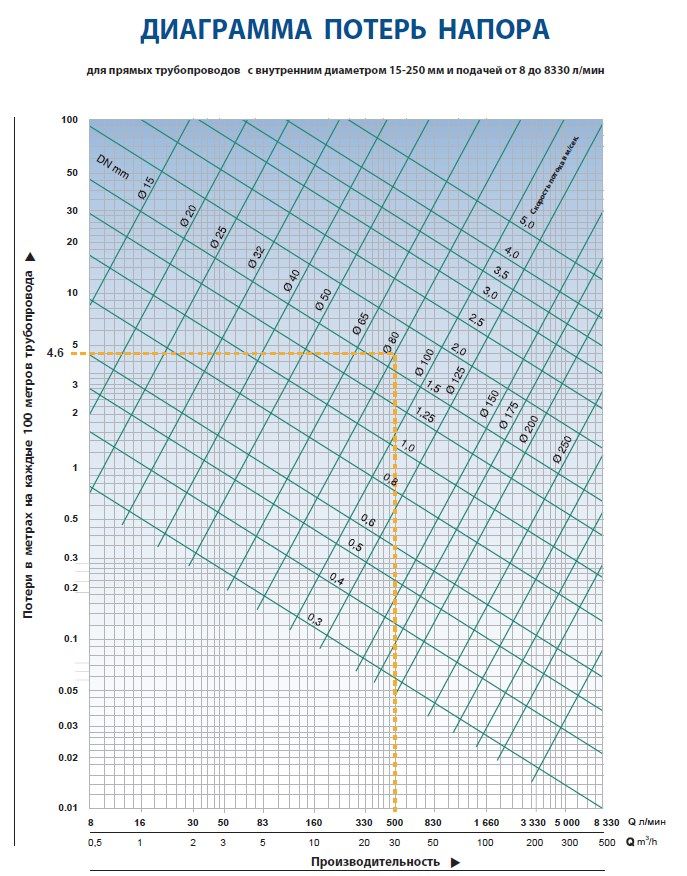

     При большой протяжённости трубопровода сопротивление может оказаться значительным. Потери напора, не вдаваясь в теоретические расчёты,можно определить по уже готовым таблицам. Например, для насосов PEDROLLO диаграмма представлена ниже. Потери напора даются в таблицах на каждые 100 метров трубы. Следовательно, зная протяжённость трубопровода,  диаметр трубы, производительность насоса, и потери давления на каждые 100 метров, можно определить потери напора на всей длине трубопровода. Чем меньше внутренний диаметр трубы, тем больше потери при одной и той же производительности насоса.

     Для определения потери для конкретного случая необходимо на диаграмме потерь по горизонтали найти значение производительности насоса, от этой точки поднятся вверх по вертикали до пересечения с линией определяющей диаметр трубы. От этой точки пересечения отправиться влево по горизонтали до шкалы потерь. Это значение и станет величиной потери на 100 метров трубопровода.

     Параметры диаграммы рассчитаны для холодной воды, для новых заводских чугунных труб. Для новых стальных труб необходимо потери умножить на коэффициент 0,8. Для старых стальных труб с незначительной ржавчиной необходимо умножить на коэффициент 1,25. На диаграмме потерь также указана скорость потока в м/сек.

    Кроме того, потери напора происходят  и в местных сопротивлениях: поворотах, изгибах, вентилях, заслонках, в разветвлениях трубопровода и в местах его сужения и расширения. Эти потери не столь значительны.

      Например: при производительности насоса 30 м3/ч потери напора по трубе с внутренним диаметром 80 мм. - составляют 4,6 метра на каждые 100 метров трубопровода. По трубе диаметром 100 мм  потери составляют 1,5 метра на каждые 100 метров трубопровода.
     Соответственно, если длина трубопровода 200 метров, то при диаметре трубы 80 мм потеря напора будет  равна 9,2 метра. А при использовании трубы диаметром 100 мм потеря напора будет равна 3 метрам.
