Выбираем насосную станцию для дома

Предположим, у Вас двух или трёх этажный дом, но давление на последнем этаже недостаточно хорошее. Как же правильно выбрать насос для повышения давления?

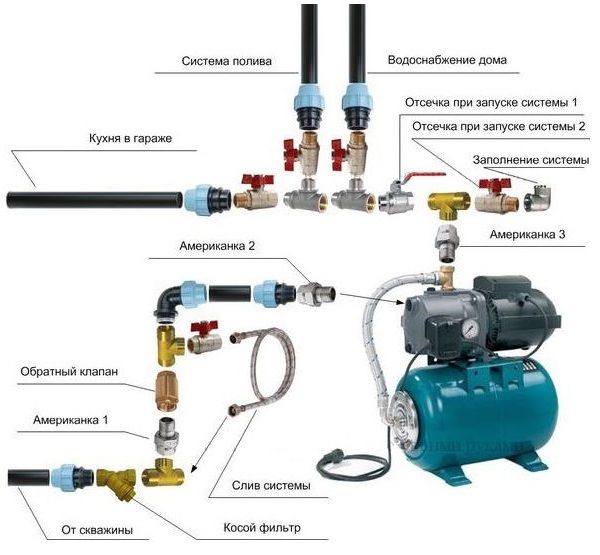

Лучшее решение этой проблемы - автоматическая насосная станция повышения давления.

Для правильного выбора насосной станции (по напору) нужно знать на сколько метров по вертикали требуется воду поднять и на какое расстояние по горизонтали её протолкнуть.

Напор в метрах - это необходимое давление насоса, способное обеспечить подачу воды на второй или третий этаж в самой удалённой точке вашего дома.
Производительность насоса - это количество воды в м³/час при заданном напоре.
Источник воды — водопровод, колодец, ёмкость, скважина.

Необходимый напор, это сумма вертикальных составляющих и расстояние от источника воды до последней точки разбора воды по горизонтали.

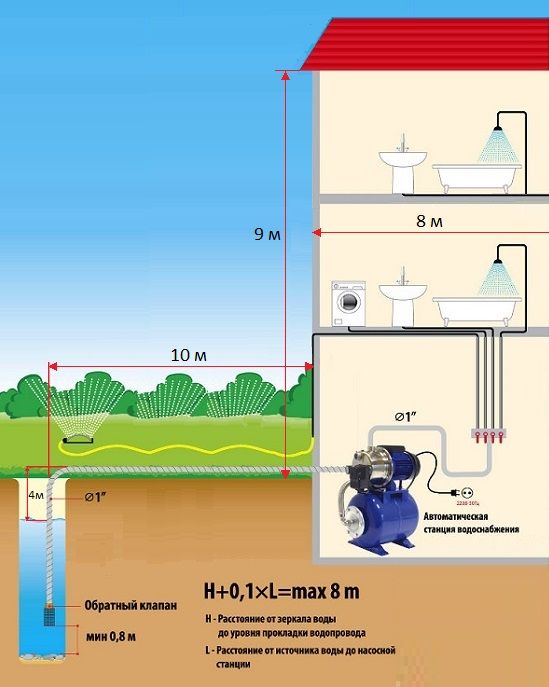

Пример:

Источник — вода из колодца.
Высота всасывания ( до зеркала воды) — 4 метра.
Высота 3х этажей — 9 метров.
Расстояние по горизонтали от колодца до дома — 10 метров.
Ширина дома —8 метров.

Напор по высоте-это сумма расстояния от зеркала воды + высота здания.
Таким образом, напор по высоте Н= 4м + 9м = 13 метров.
Требуемый напор по горизонтальному трубопроводу считаем по упрощённому методу, т. е. 10 м. по горизонтали,
равно 1 м. напора по вертикали.
Напор по горизонтальному трубопроводу : Н= ( 10м + 8м ) :10 = 1,8метров.
Общий напор равен: Н = 13м + 1,8м + 0,2 м = 15 м. Добавили 0,2 м. на потери напора в изгибах труб.
Для хорошего напора в водопроводных кранах на любом этаже Вашего дома обычно добавляется 10% к расчётному напору. Н= 15+ 10%= 16,5м.

Потребляемый напор водопроводного крана в самой удалённой точке дома должен быть в пределе 1,5 — 3 атмосферы ( 15-30 метров). Наш расчётный напор = 16,5 метра. Принимаем напор 20 метров.

Таким образом, мы определили необходимый напор для 3х этажного дома. Труба стандартная, с условным проходом 25 мм и напор 20 метров.

Из практики известно, что на одну точку при максимальном разборе необходимо воды - 0,6 м³ /час. При одновременном включении 3-х точек потребуется воды
1,8 м³ /час.

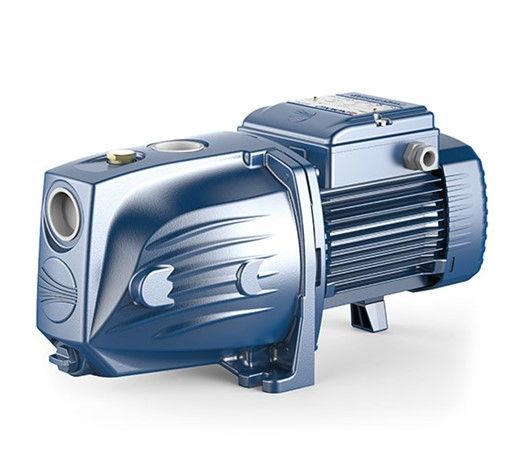

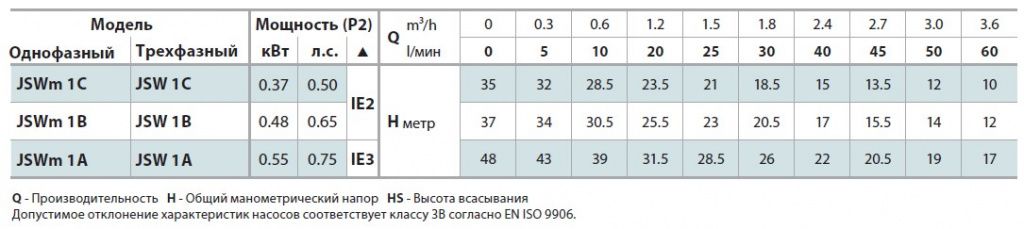

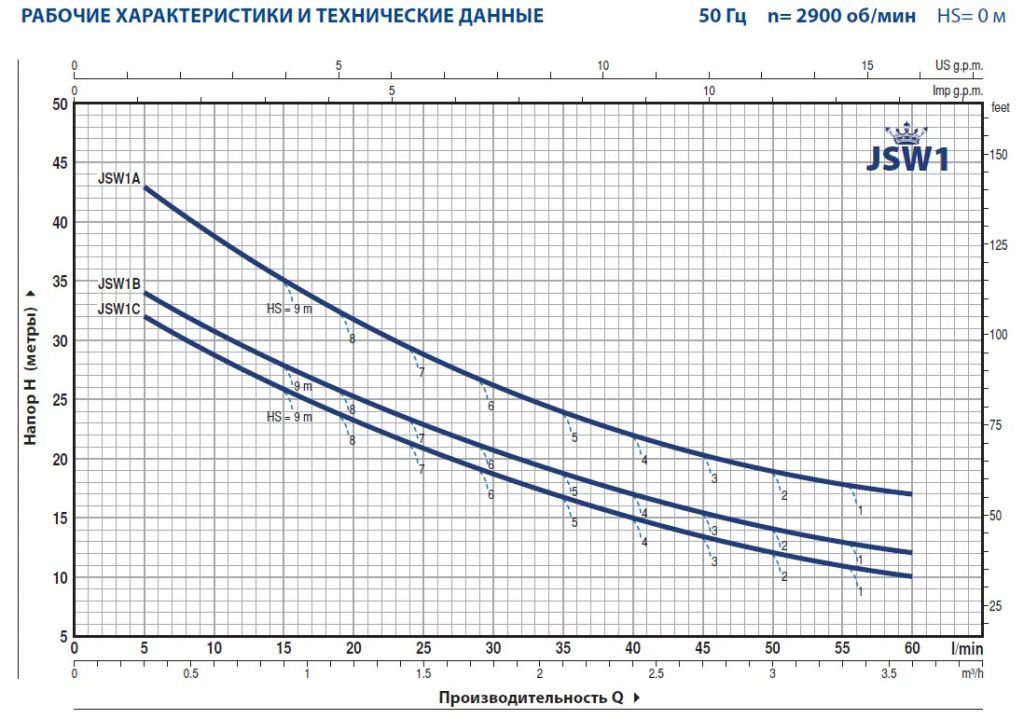

    Рассмотрим производительность самовсасывающих насосов марки JSWm при напоре 20 метров по графику в каталоге PEDROLLO.

Такому напору соответствуют 3 марки насосов:

• JSWm 1C – 1,6 м³/ час
• JSWm 1B - 1,9 м³/ час
• JSWm 1A – 2, 7м³/ час

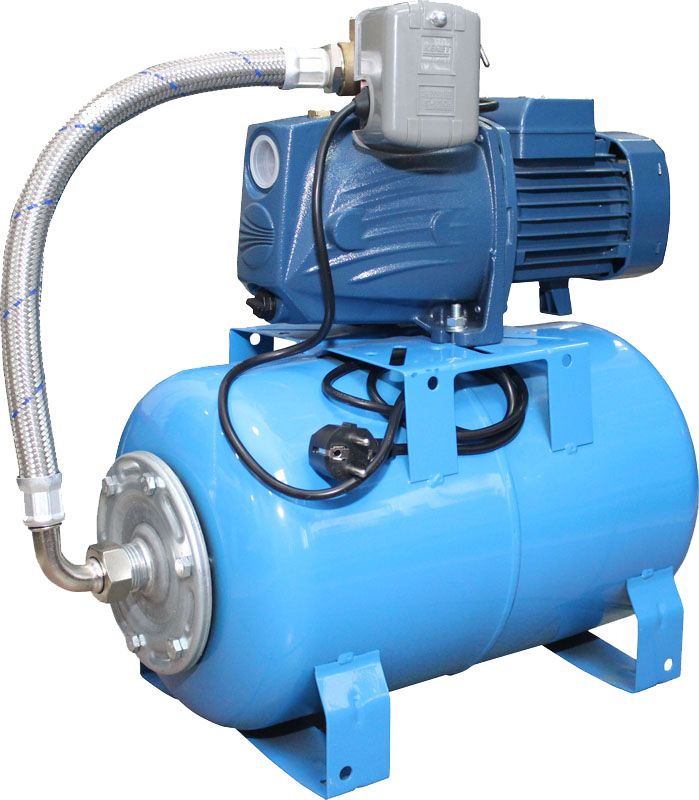

    Выбираем автоматическую насосную СН-1-КЕЛЕТ- JSWm 1B c производительностью 1,9 м³/час и напором 20 метров.



Этим характеристикам также соответствует:

Насосная станция СН-1-КЕЛЕТ с насосом марки СРm130

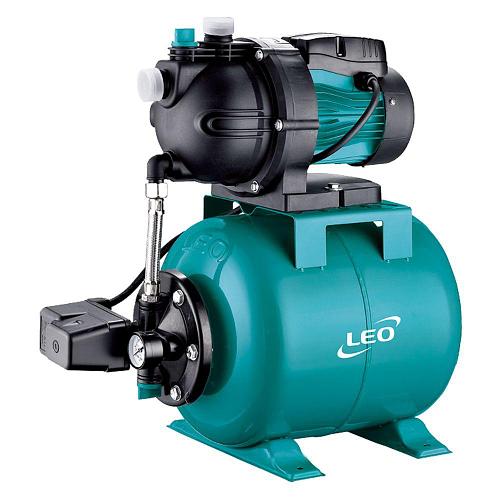

Насосная станция EKJ-602IA компании LEO.

  Любая станция из трёх предложенных может подойти для Вашего 3х этажного дома.
